La eficiencia energética de los edificios, como los hospitales, constituye uno de los principales objetivos de la normativa actual de edificación. En este contexto, el borrador del Código Técnico de la Edificación (CTE), que está a punto de aprobarse, establece a través de su Documento Básico HE «Ahorro de Energía» los requisitos que deben cumplir los edificios para limitar su consumo energético y mejorar su comportamiento durante su vida útil. Dentro de este marco normativo, el Documento Básico HE3, relativo a las condiciones de las instalaciones de iluminación, adquiere especial relevancia. Los requisitos establecidos en HE3 buscan reducir el consumo energético asociado a la iluminación mediante una combinación de criterios de eficiencia de los equipos, aprovechamiento de la luz natural y sistemas de control capaces de adaptar el funcionamiento de las instalaciones a las necesidades reales de cada espacio.

El control automático de la iluminación desempeña, por tanto, un papel fundamental en los hospitales. La utilización de detectores de presencia, sensores de luminosidad, sistemas de regulación y plataformas de gestión permite evitar que las luminarias permanezcan encendidas cuando los espacios están desocupados o cuando existe suficiente aportación de luz natural. Además, el comportamiento de los usuarios no siempre garantiza el apagado de las instalaciones cuando estas dejan de ser necesarias: la automatización permite trasladar la responsabilidad del usuario al propio sistema de control. Una vez configurado, el sistema puede gestionar de forma automática el encendido, el apagado y el nivel de regulación de las luminarias en función de la presencia, la ausencia y las condiciones de iluminación natural.

A continuación se presentan cuatro soluciones tecnológicas que permiten abordar el control de iluminación en diferentes niveles de complejidad: desde detectores autónomos hasta sistemas integrados de gestión de edificios mediante DALI-2 o KNX.

Solución 1: detectores autónomos con posibilidad de conexión a un BMS

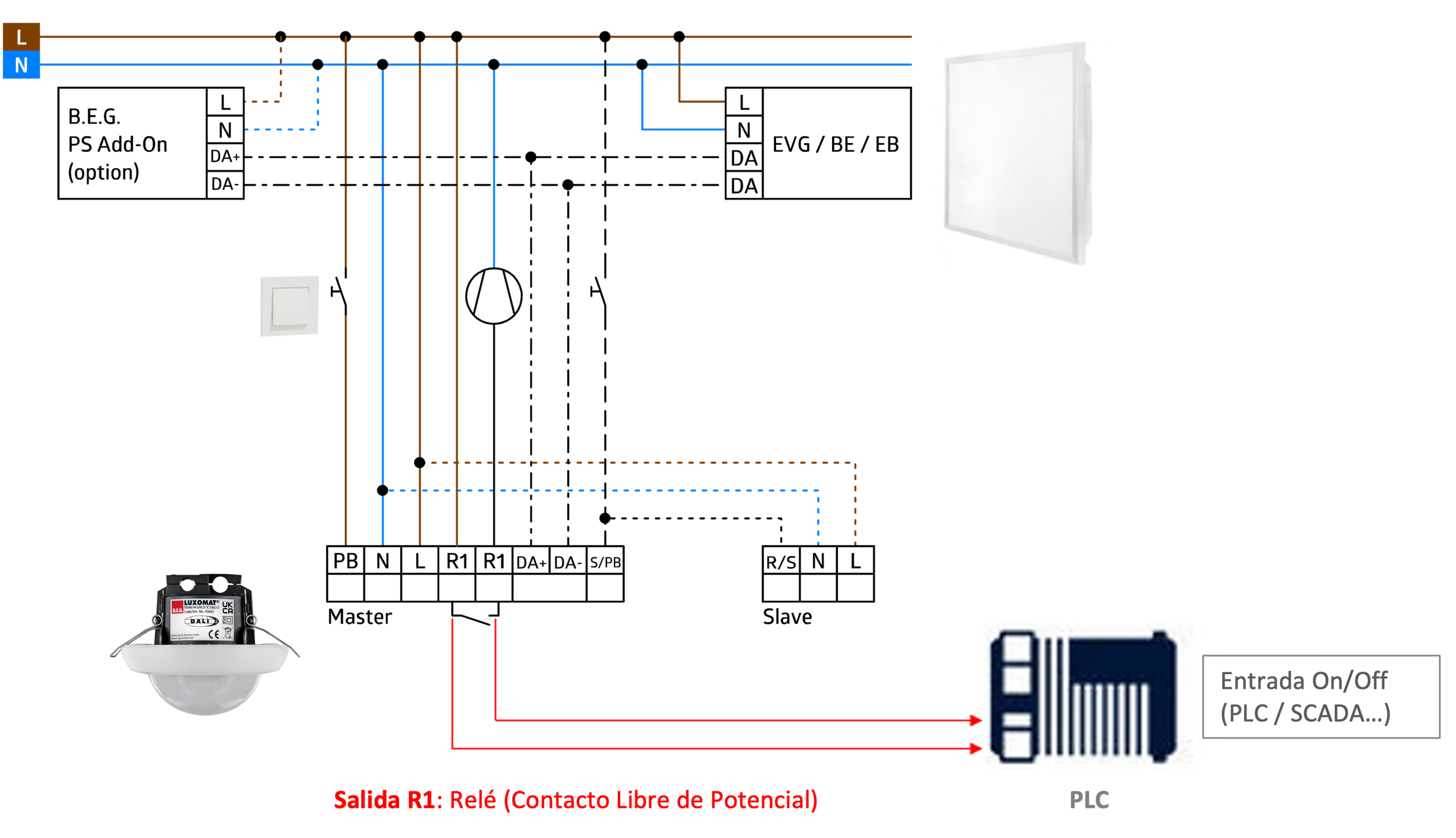

Una primera alternativa consiste en utilizar detectores autónomos DALI capaces de gestionar directamente las luminarias de una zona sin necesidad de disponer de un sistema centralizado de control. Un detector DALI autónomo es un dispositivo de detección, normalmente basado en la detección de presencia o movimiento y, en determinados modelos, en la medición de la luminosidad, que utiliza el protocolo DALI para controlar las luminarias. Su principal característica es que puede funcionar de forma independiente, sin necesidad de que cada luminaria sea direccionada individualmente ni de disponer de un controlador central o de un sistema DALI complejo.

En este tipo de solución, el propio detector incorpora la inteligencia necesaria para ejecutar las órdenes de control. De esta manera, el sistema puede responder automáticamente a la presencia de personas y al nivel de iluminación natural disponible. La fuente de alimentación DALI-2 integrada permite conectar hasta un máximo aproximado de 40 luminarias a un bus DALI, con una corriente de bus de hasta 80 mA, dependiendo de las características concretas de los equipos utilizados. Cuando las necesidades de la instalación superan esta capacidad, es posible ampliar el sistema mediante una fuente de alimentación adicional, siempre respetando las condiciones y limitaciones establecidas por el fabricante y por la arquitectura DALI utilizada.

Una de las características más destacadas es el funcionamiento en modo broadcast. En este modo, el detector envía las órdenes simultáneamente a todas las luminarias conectadas al bus, sin necesidad de realizar una gestión individual de cada equipo. Esto simplifica considerablemente la instalación y la puesta en marcha. El sistema es, además, autónomo y no requiere un controlador central, software de programación específico ni direccionamiento previo de cada luminaria para realizar las funciones básicas de control. Esta característica permite plantear soluciones sencillas y económicas para espacios donde no sea necesario disponer de una gestión avanzada.

El concepto plug & play facilita igualmente la instalación. Una vez conectado el detector al bus DALI y configurados los parámetros correspondientes, el sistema puede gestionar automáticamente las luminarias.

Entre las funciones habituales se encuentran el encendido y apagado automáticos y la regulación del flujo luminoso en función de la presencia y del nivel de iluminación natural.

Esta solución resulta especialmente adecuada para instalaciones pequeñas o zonas independientes en las que se busca mejorar la eficiencia energética sin asumir la complejidad y el coste de una infraestructura de control centralizada. Además, determinados detectores autónomos pueden ofrecer la posibilidad de comunicación con un BMS, permitiendo evolucionar posteriormente hacia una estrategia de gestión más amplia.

Solución 2: sistema de control DALI con integración en BMS mediante BACnet

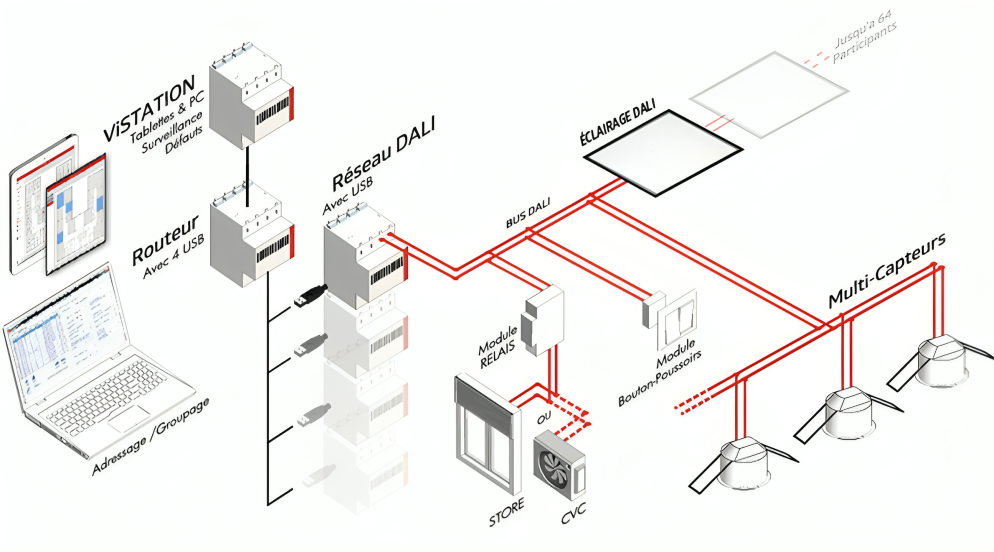

Una segunda alternativa consiste en utilizar un sistema de control DALI basado en detectores de ocupación, con capacidad de integración en un sistema BMS mediante una pasarela BACnet. Esta arquitectura permite combinar las ventajas del protocolo DALI para el control de iluminación con las capacidades de supervisión y gestión de un sistema de automatización de edificios.

El principio de funcionamiento se basa en la utilización de detectores de presencia o movimiento y sensores de luminosidad para adaptar automáticamente el funcionamiento de la iluminación a las condiciones reales de utilización del edificio. Una vez parametrizado, el sistema funciona de forma automática en segundo plano. Por ejemplo, cuando una estancia está ocupada, la iluminación puede activarse y regularse hasta alcanzar el nivel requerido. Cuando la estancia queda vacía, el sistema puede reducir progresivamente el nivel de iluminación o apagar las luminarias. Del mismo modo, cuando existe suficiente luz natural procedente de las ventanas, el sistema puede disminuir el flujo luminoso de las luminarias para evitar un consumo eléctrico innecesario. Esta estrategia permite combinar eficiencia energética y confort. El usuario dispone del nivel de iluminación necesario, mientras que el sistema evita mantener una potencia de iluminación superior a la requerida.

A diferencia del ámbito residencial, donde puede ser relativamente habitual confiar en que el usuario apague la iluminación al abandonar una habitación, esta estrategia resulta mucho menos fiable en edificios como los hospitales donde existen numerosos espacios utilizados por personas diferentes y durante períodos variables. Por ello, la automatización del control resulta especialmente importante.

El sistema DALI puede incorporar un concepto multimaster escalable, permitiendo la interconexión de diferentes componentes y la distribución de la inteligencia dentro de la instalación. Además del control de grupos de iluminación, una arquitectura de este tipo puede integrar otras funciones relacionadas con la gestión del edificio, como la administración de luminarias de emergencia, el control de persianas o determinadas funciones de climatización.

La inteligencia distribuida constituye otra ventaja. El control descentralizado permite que diferentes elementos del sistema participen en la gestión de la instalación, reduciendo la dependencia de un único controlador central y aumentando la seguridad de funcionamiento. En esta solución, los multisensores no disponen necesariamente de una fuente de alimentación integrada, sino que pueden ser alimentados a través del propio bus DALI. Esto simplifica la infraestructura necesaria para conectar los diferentes elementos del sistema.

Otra característica importante es la posibilidad de disponer de visualización y funciones centralizadas sin necesidad de instalar un BMS de nivel superior. Esto permite adaptar la complejidad de la solución a las necesidades concretas del edificio. Cuando se requiere una integración completa con la gestión técnica del edificio, el sistema puede conectarse a un BMS mediante una pasarela BACnet. De esta forma, la información procedente del sistema de iluminación puede integrarse con otras instalaciones, facilitando la supervisión global del edificio. La planificación, puesta en marcha y mantenimiento de este tipo de instalación requieren normalmente la intervención de un técnico especialista, especialmente en proyectos de cierta complejidad.
