Sistema AGSS. Guía práctica y fundamentos
El AGSS define la calidad del aire que respira el equipo quirúrgico durante horas, días y años de exposición acumulada. Para el técnico y el ingeniero biomédico representa un desafío particular: es un sistema híbrido que conecta el circuito neumático del equipo de anestesia con la infraestructura hospitalaria de vacío o aire comprimido. Su comportamiento no es estático, sino que oscila al ritmo de la ventilación, y sus fallos no suelen ser catastróficos ni inmediatos, sino progresivos y silenciosos.
El contenido que sigue está diseñado para ser aplicado directamente en tareas de verificación, calibración, resolución de averías y formación del personal clínico, con especial atención a los principios físicos que lo gobiernan, su arquitectura funcional y los modos de fallo más frecuentes.
Marco teórico básico: Toxicidad acumulativa y fundamentos físicos
Para dimensionar la responsabilidad técnica que recae sobre el AGSS, primero debemos alejarnos del componente físico y observar el contexto ocupacional que justifica su existencia.
Los agentes anestésicos inhalatorios modernos —sevoflurano, desflurano e isoflurano, acompañados a menudo del ubicuo óxido nitroso— son compuestos orgánicos halogenados de una estabilidad química notable. Esta estabilidad, deseable en el alveolo pulmonar para mantener el plano anestésico, se convierte en un pasivo ambiental dentro del quirófano.
A diferencia del dióxido de carbono exhalado, que es rápidamente diluido por los sistemas de climatización, estos gases tienden a estratificarse en las zonas bajas debido a su densidad molecular superior a la del aire. La literatura científica de las últimas cuatro décadas, desde los estudios de la American Society of Anesthesiologists hasta los metaanálisis del National Institute for Occupational Safety and Health (NIOSH), ha establecido una correlación preocupante entre la exposición crónica a niveles subclínicos de estos agentes y efectos adversos en el personal sanitario, que van desde cefaleas y fatiga cognitiva hasta un incremento estadísticamente significativo en la incidencia de abortos espontáneos y alteraciones hepáticas.
Fue esta evidencia acumulativa la que impulsó normativas estrictas como la ISO 7396-2 y la recomendación del NIOSH de mantener los niveles ambientales de óxido nitroso por debajo de 25 partes por millón (ppm) y los de agentes halogenados por debajo de 2 ppm. El AGSS, por tanto, no es un accesorio de confort; es un dispositivo de mitigación de riesgos laborales a largo plazo.
Función operativa del AGSS
En términos prácticos, el sistema retira de forma continua y controlada los gases anestésicos residuales que escapan del circuito respiratorio del paciente, principalmente a través de la válvula APL (Adjustable Pressure Limiting), la salida del ventilador y las purgas del sistema de monitoreo de gases.
Estos gases son químicamente estables, se difunden fácilmente en el aire ambiente y, en exposiciones prolongadas, representan un riesgo laboral significativo. Por ello, el AGSS constituye una capa de seguridad ambiental integrada en la práctica anestésica moderna.
El efecto Venturi aplicado al AGSS
El núcleo físico del sistema activo de evacuación reside en una aplicación elegante de la conservación de la energía. Aunque la ecuación de Bernoulli simplificada:
y la ecuación de continuidad
son familiares para cualquier técnico, su implementación práctica en un eyector médico dista mucho del modelo ideal. En el entorno real del quirófano, trabajamos con aire comprimido medicinal que se comporta como un gas real a presiones manométricas de entre 4 y 5 bares.
Cuando este gas presurizado ingresa en la cámara de admisión del eyector y se enfrenta a la restricción geométrica de la garganta convergente-divergente, se produce una aceleración que puede alcanzar regímenes supersónicos locales, generando una onda de choque y una zona de depresión estática que puede alcanzar valores de -50 a -70 kPa en el puerto lateral de succión.
La secuencia operativa completa se resume en ocho etapas: entrada de aire comprimido, aceleración en sección convergente, velocidad máxima en garganta, caída de presión estática, generación de depresión lateral, aspiración de gases anestésicos, mezcla turbulenta y evacuación final del flujo combinado. Esta solución carece de partes móviles, lo que maximiza su fiabilidad mecánica, aunque su principal desventaja es el consumo continuo de aire comprimido, un recurso costoso energéticamente.

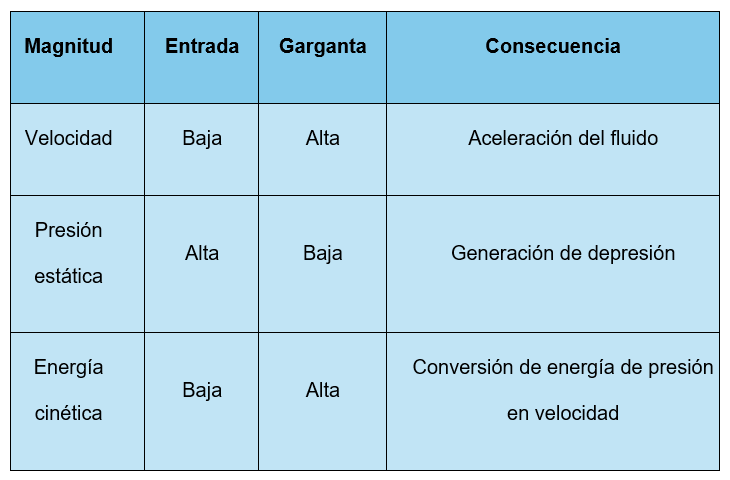

La interpretación energética del proceso se resume en la siguiente tabla, que ilustra la conversión fundamental que tiene lugar en el dispositivo:
Arquitectura funcional y puntos críticos de mantenimiento
El AGSS no es un componente único, sino una cadena funcional continúa compuesta por cuatro subsistemas interdependientes. Un fallo en cualquiera de ellos compromete el rendimiento global, y la labor del técnico consiste en asegurar la coherencia de presiones y flujos a lo largo de todo el recorrido.

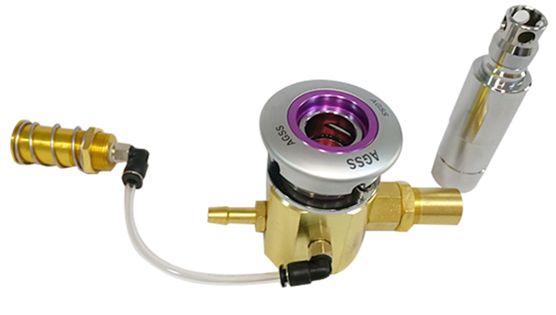

Fig. 1. Sistema de evacuación de gases anestésicos (AGSS)
La Tabla 1 desglosa esta arquitectura y señala las variables críticas que deben ser monitorizadas en cada etapa.

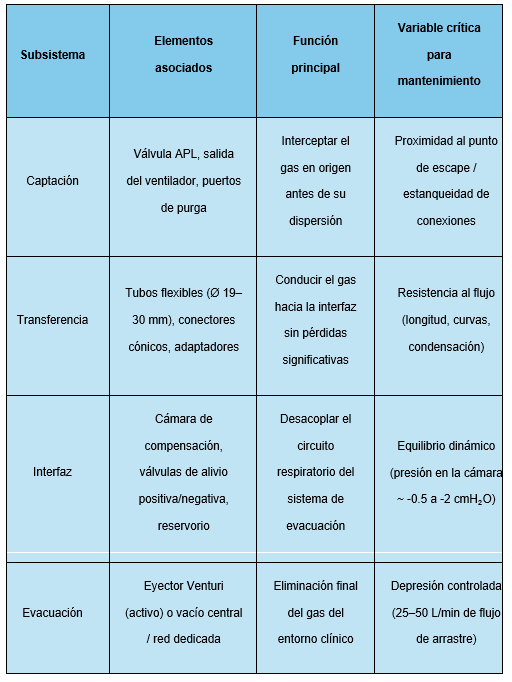

Tabla 1. Arquitectura funcional del AGSS y puntos críticos para el técnico
Comparativa técnica: sistemas pasivos vs. activos
En la práctica clínica actual, los sistemas activos son el estándar, aunque aún pueden encontrarse sistemas pasivos en instalaciones antiguas o en equipos portátiles.
La Tabla 2 establece una comparación directa que ayuda al técnico a identificar las limitaciones y ventajas de cada configuración durante las tareas de mantenimiento o actualización de equipos.

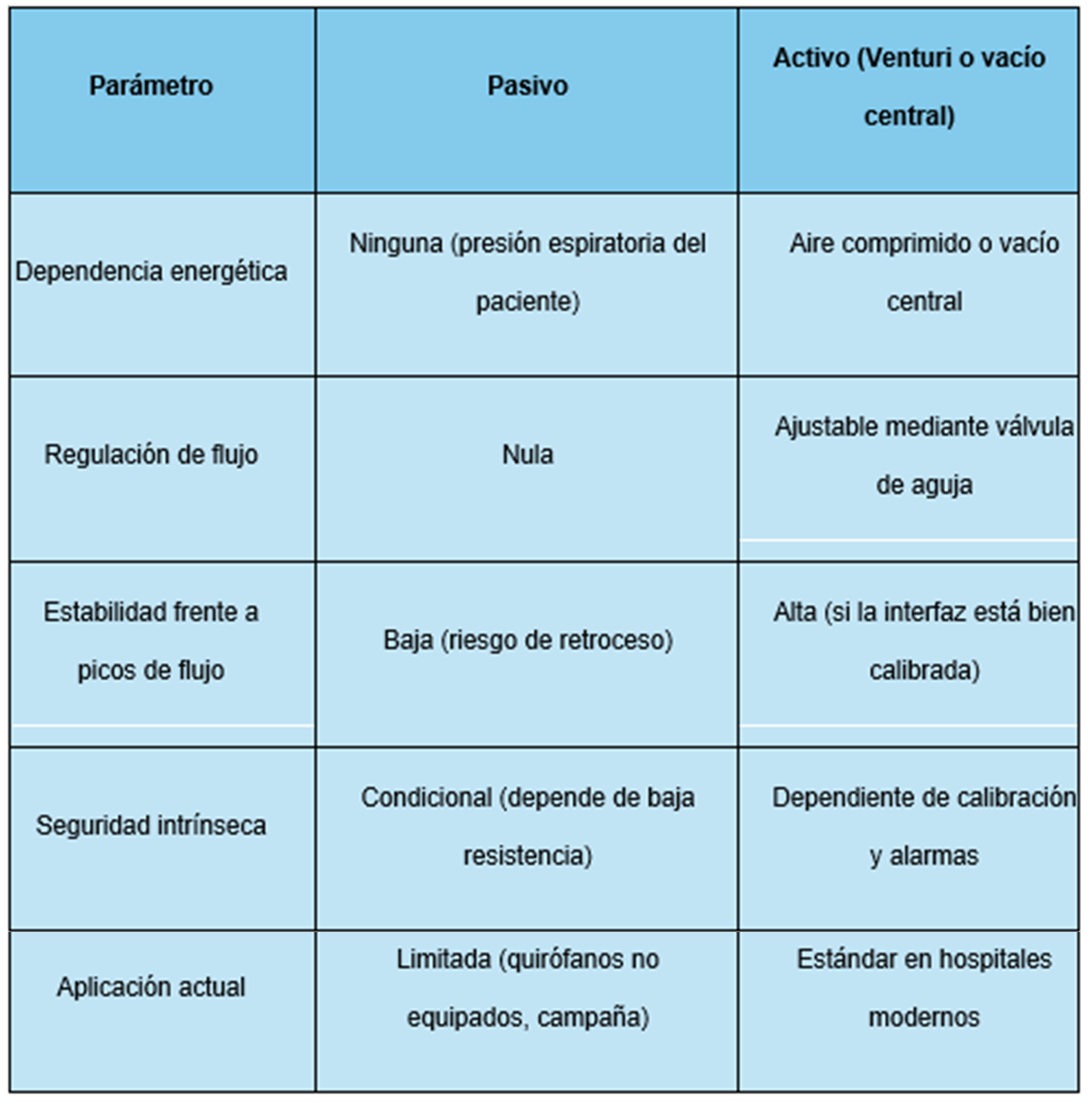

Tabla 2. Comparativa técnica AGSS pasivo vs. Activo
Sistemas basados en Venturi vs. vacío central
Para instalaciones de nueva construcción o remodelaciones significativas, el ingeniero biomédico debe evaluar la fuente de energía más adecuada. La Tabla 3 proporciona una matriz de decisión basada en criterios de fiabilidad, consumo y mantenimiento.

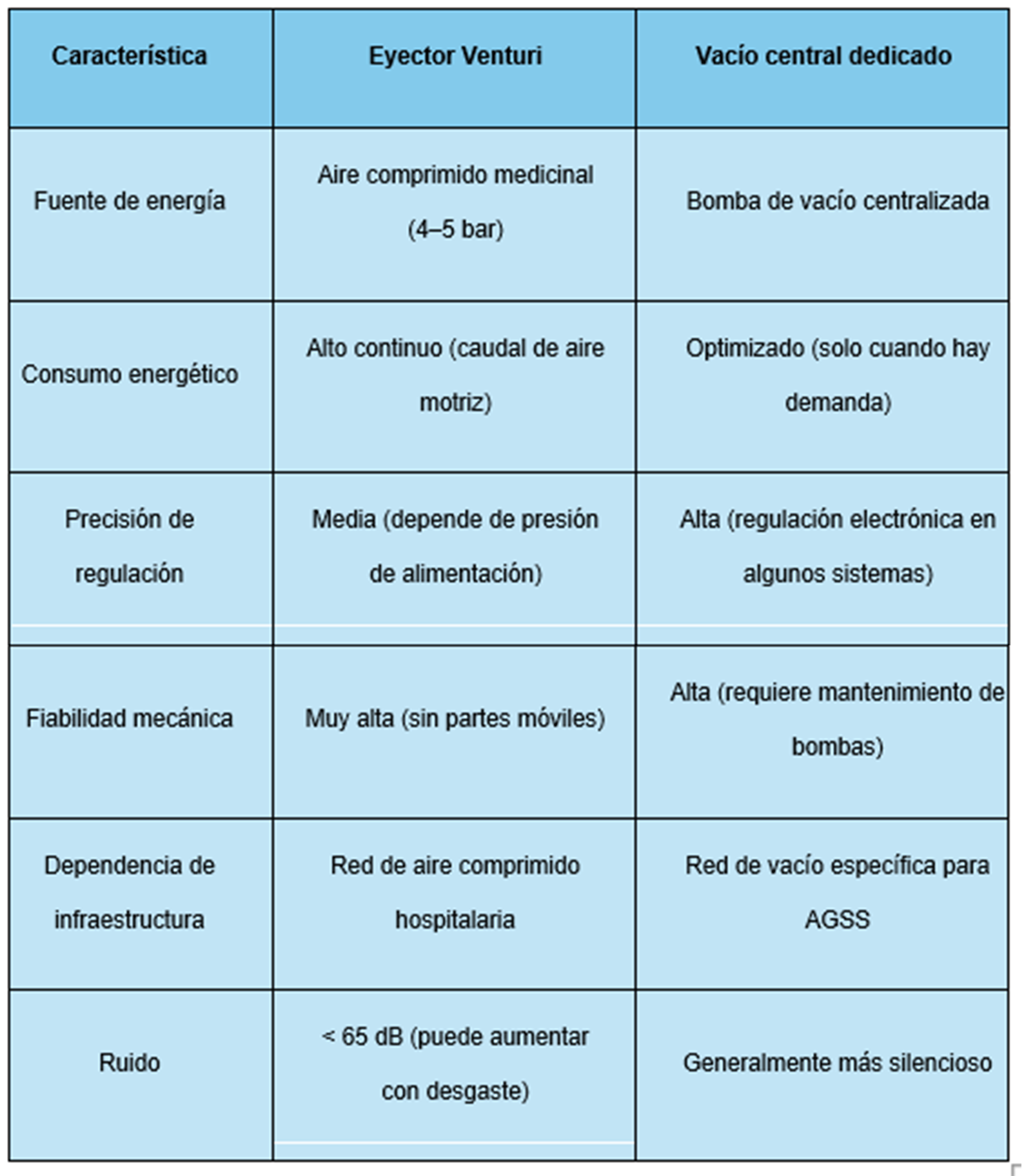

Tabla 3. Evaluación comparativa para selección / mantenimiento
La interfaz como amortiguador neumático
El verdadero héroe anónimo de la cadena funcional es la interfaz de desacoplamiento.
A menudo percibida como una simple caja de plástico con una bolsa arrugable, la interfaz es en realidad un sofisticado regulador mecánico de dos vías que actúa como un condensador eléctrico en un circuito de corriente alterna: absorbe picos, suaviza valles y establece una línea base estable.
Su arquitectura interna integra dos válvulas críticas que todo técnico debe saber identificar y probar: la válvula de alivio de presión positiva (tarada a aproximadamente +5 cmH₂O) y la válvula de alivio de presión negativa (tarada a aproximadamente -2 cmH₂O). La primera evita el barotrauma retrógrado en caso de obstrucción; la segunda previene que el sistema de vacío “beba” del circuito respiratorio. El mantenimiento de estas válvulas, especialmente la limpieza de sus asientos y la verificación de la elasticidad de los diafragmas de silicona es una de las tareas más críticas y a menudo más olvidadas en el plan de mantenimiento preventivo hospitalario.
Procedimientos operativos para el técnico: Verificación, calibración y mantenimiento
Recepción e instalación
La puesta en marcha de un sistema AGSS exige un protocolo riguroso que va más allá de la simple conexión.
El checklist de verificación inicial debe incluir una inspección visual exhaustiva de la integridad de los tubos flexibles (ausencia de aplastamientos, dobleces o grietas), la correcta fijación de los conectores cónicos de 19 mm o 30 mm según normativa local, y la ausencia de residuos o condensación en la línea de transferencia.
La verificación de la infraestructura es igualmente crucial: para sistemas Venturi debe medirse una presión de aire comprimido en toma mural de 4–5 bar con manómetro calibrado; para vacío central, debe verificarse una depresión en toma de pared típicamente entre -200 y -500 mmHg con vacuómetro.
La prueba funcional básica culmina con el ajuste del flujo de evacuación al valor recomendado por el fabricante (25–50 L/min) y la observación del comportamiento de la bolsa reservorio durante la simulación de una espiración, asegurando que no se colapse completamente ni se distienda en exceso.
Mantenimiento preventivo programado
La periodicidad recomendada para el AGSS es semestral o anual, dependiendo de la carga de trabajo del quirófano.
La Tabla 4 sintetiza el protocolo de mantenimiento, detallando las herramientas necesarias y los criterios de aceptación que garantizan la operación segura del sistema.

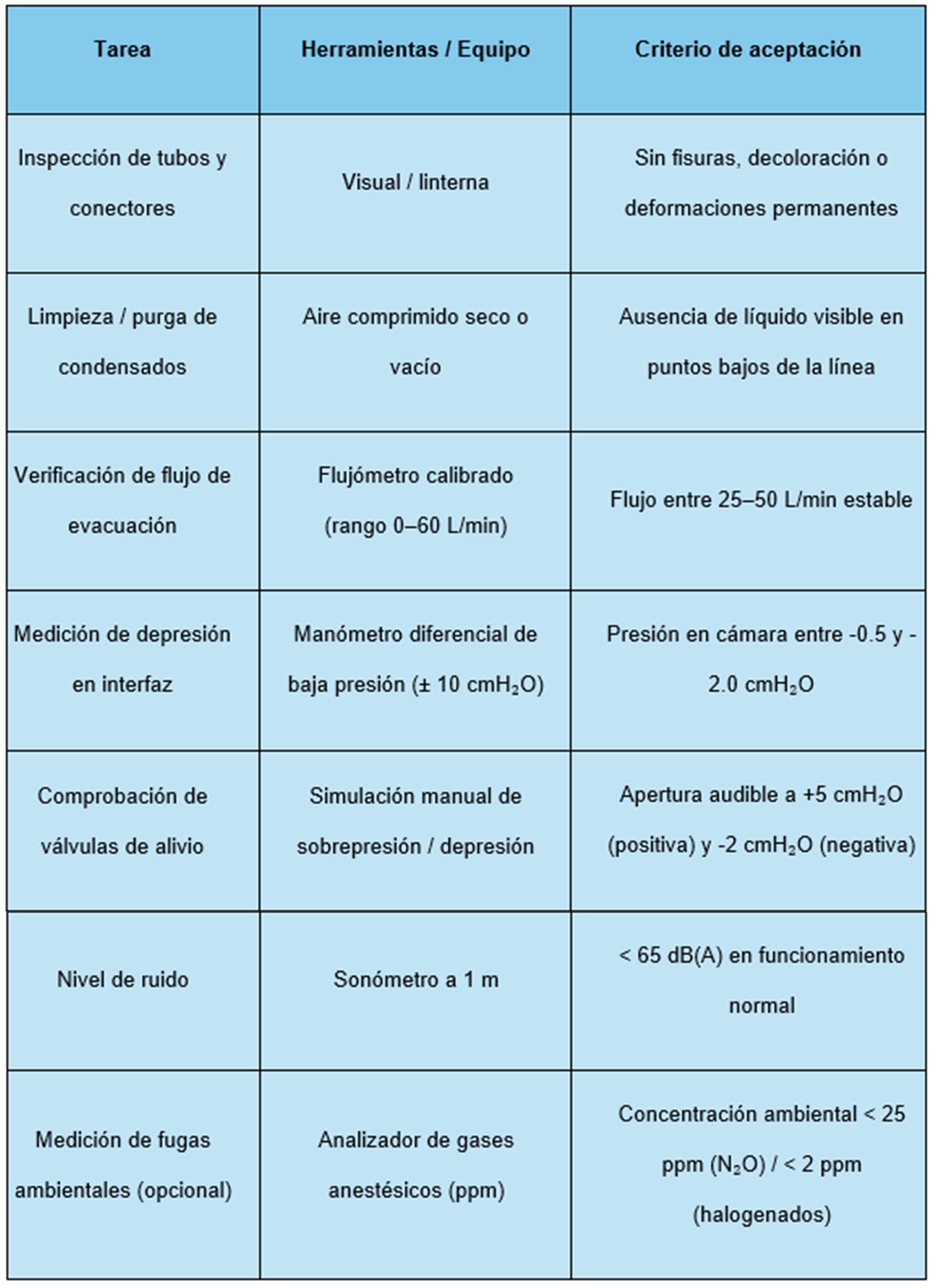

Tabla 4. Protocolo de mantenimiento preventivo AGSS
Calibración avanzada de la interfaz
La interfaz es el componente más delicado del sistema. Una mala calibración puede transmitir presión positiva o negativa al circuito del paciente.
El procedimiento simplificado implica conectar un manómetro de baja presión en “T” a la entrada de la interfaz (lado paciente) y ajustar la válvula de regulación de flujo en el eyector Venturi o en la toma de vacío hasta alcanzar el punto de equilibrio.
Este punto se caracteriza por una presión ligeramente negativa en reposo (-0.5 a -1 cmH₂O), una presión que no supera +3 cmH₂O durante una espiración rápida simulada, y la apertura audible de la válvula de alivio negativa sin que la presión baje de -2 cmH₂O al ocluir completamente la entrada.
Si se observa que la bolsa reservorio de la interfaz se colapsa durante la inspiración del paciente, el flujo de evacuación está demasiado alto y debe reducirse inmediatamente.
